Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng và để dành để tham khảo.

Giới thiệu sản phẩm

Máy đo công suất hồng ngoại là một dụng cụ đo công suất hồng ngoại, được sử dụng để đo độ chói của bức xạ hồng ngoại. Đơn vị của nó là Oát trên mét vuông (W/m2). Thiết bị này cũng được sử dụng cho phép đo loại bỏ tia hồng ngoại.

Các tham số

1. Dải đo bức xạ: 0 ~ 40000 W/m2
2. Độ chính xác: ± 10%
3. Tỷ lệ từ chối hồng ngoại: -999 ~ 100%
4. Dải quang phổ: 1000 ~ 1700nm
5. Đường kính đầu dò: ¢ 10 mm
6. Kích thước: 125mm * 69mm * 24.5mm (L * W * H)
7. Trọng lượng: khoảng 140 gram (bao gồm cả pin)
8. Nhiệt độ hoạt động: -20°C ~ +70°C
9. Nguồn điện: 4 viên pin kiềm AAA



Hoạt động của các nút

Bật / tắt nguồn
Nhấn nhanh “” để bật/tắt nhạc cụ.
Tự động tắt nguồn sau 30 phút mà không cần thao tác

Nút “HOLD”
Trong các điều kiện đo, nhấn nhanh nút “GIỮ” để giữ dữ liệu trên màn hình LCD và màn hình LCD hiển thị biểu tượng “GIỮ”. Nhấn lại nút “HOLD” để hủy trạng thái giữ và vào chế độ đo.

nút “0%”
Trong các điều kiện đo, nhấn nút “0%” để đặt giá trị loại bỏ tia hồng ngoại thành 0%.

Đo tỷ lệ từ chối hồng ngoại:
Sau các vị trí tương đối của Hồng ngoại lamp và thiết bị được xác nhận và khi không có vật liệu thử nghiệm giữa Hồng ngoại lamp và dụng cụ, đo bức xạ của tia hồng ngoại lamp và nhấn nút “0%” để đặt giá trị loại bỏ hồng ngoại thành 0%, sau đó đặt vật liệu thử giữa lamp và nhạc cụ (các vị trí của nhạc cụ và lamp không được thay đổi). Giá trị loại bỏ hồng ngoại của vật liệu sẽ hiển thị trên màn hình LCD.

Hướng dẫn sử dụng

Đo bức xạ của nguồn sáng hồng ngoại (mặt trời, tia hồng ngoạiamp, vân vân.)
Để đo bức xạ của nguồn sáng, hãy bật thiết bị và đặt máy dò vào nguồn sáng. Sau đó, có thể đo được bức xạ hồng ngoại của nguồn sáng.

Đo tỷ lệ loại bỏ tia hồng ngoại của phim năng lượng mặt trời hoặc kính cách nhiệt, v.v.
Để đo tỷ lệ loại bỏ tia hồng ngoại của phim năng lượng mặt trời và kính cách nhiệt, v.v., phải thực hiện hai bước:

Hình 1: Đo tỷ lệ loại bỏ tia hồng ngoại của phim năng lượng mặt trời

Bước 1: Đo bức xạ của nguồn sáng hồng ngoại
Ánh sáng mặt trời và tia hồng ngoại lamp có thể được chọn làm nguồn ánh sáng hồng ngoại. Đầu tiên đo bức xạ của nguồn sáng, WIR1 . Trong điều kiện này, nhấn nút “0%” và đặt tỷ lệ loại bỏ tia hồng ngoại là 0%.

Bước 2: Đo bức xạ qua phim năng lượng mặt trời hoặc kính cách nhiệt
Duy trì khoảng cách giữa nguồn sáng hồng ngoại và thiết bị, đồng thời đặt màng năng lượng mặt trời hoặc kính cách nhiệt giữa thiết bị và nguồn sáng hồng ngoại. Bức xạ của nguồn sáng hồng ngoại qua màng năng lượng mặt trời hoặc kính cách nhiệt là WIR2 và giá trị loại bỏ tia hồng ngoại của vật liệu sẽ hiển thị trên màn hình LCD. Trong Hình 1, tỷ lệ tiêm tia hồng ngoại là 53.5%.

Độ truyền tia hồng ngoại = WIR2 /WIR1 *100% = 1511/3250*100% = 46.5%
Tỷ lệ loại bỏ hồng ngoại ＝ 100% – truyền hồng ngoại = 53.5%

Ghi chú

1. Sau khi nhấn nút “0%”, nguồn sáng và thiết bị không được di chuyển trong các phép đo tiếp theo để đảm bảo độ chính xác của dữ liệu về tỷ lệ loại bỏ tia hồng ngoại.
2. Vui lòng tắt thiết bị bằng cách nhấn nút nguồn khi thiết bị không được sử dụng.
3. Khi biểu tượng pin hiển thị trống và nhấp nháy, vui lòng thay pin.
4. Tránh tiếp xúc với các chất ăn mòn và tránh xa môi trường có nhiệt độ và độ ẩm cao.
5. Đường cong phản ứng quang phổ của thiết bị.

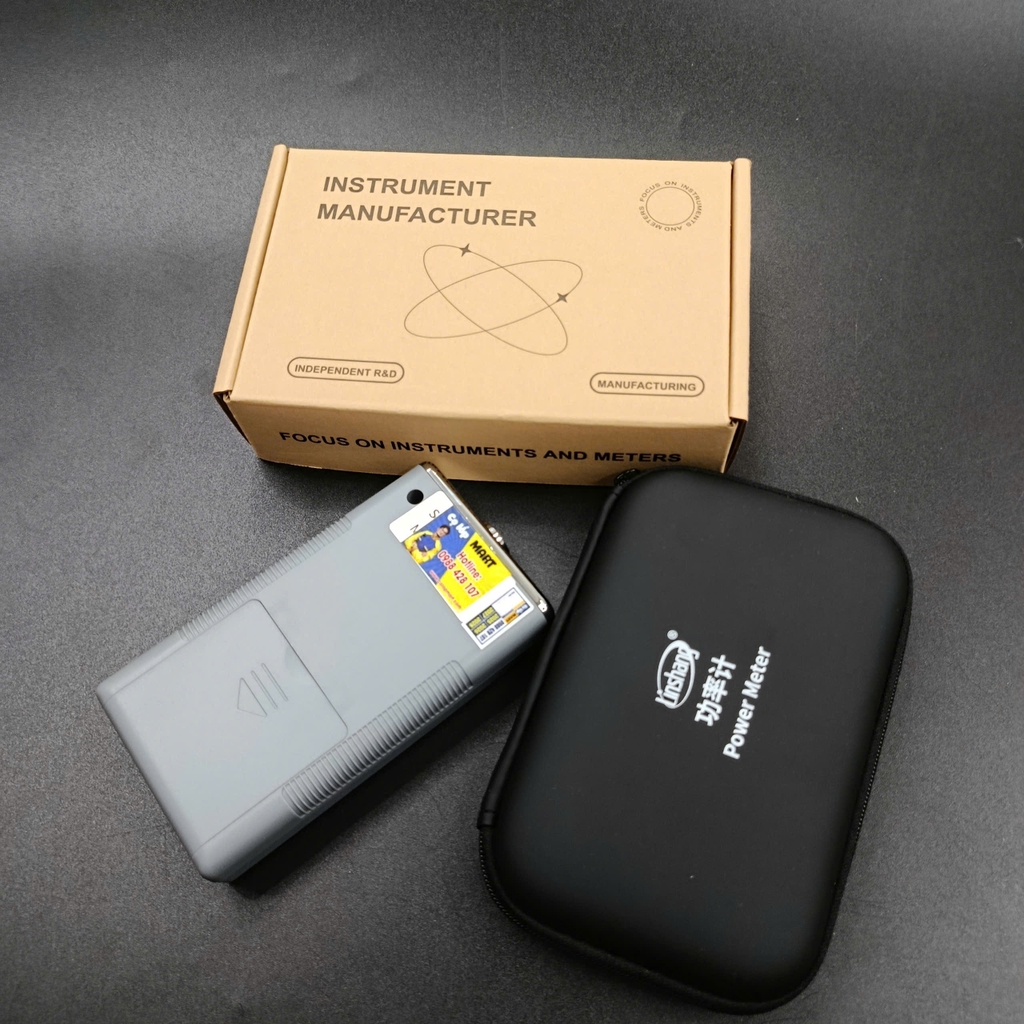

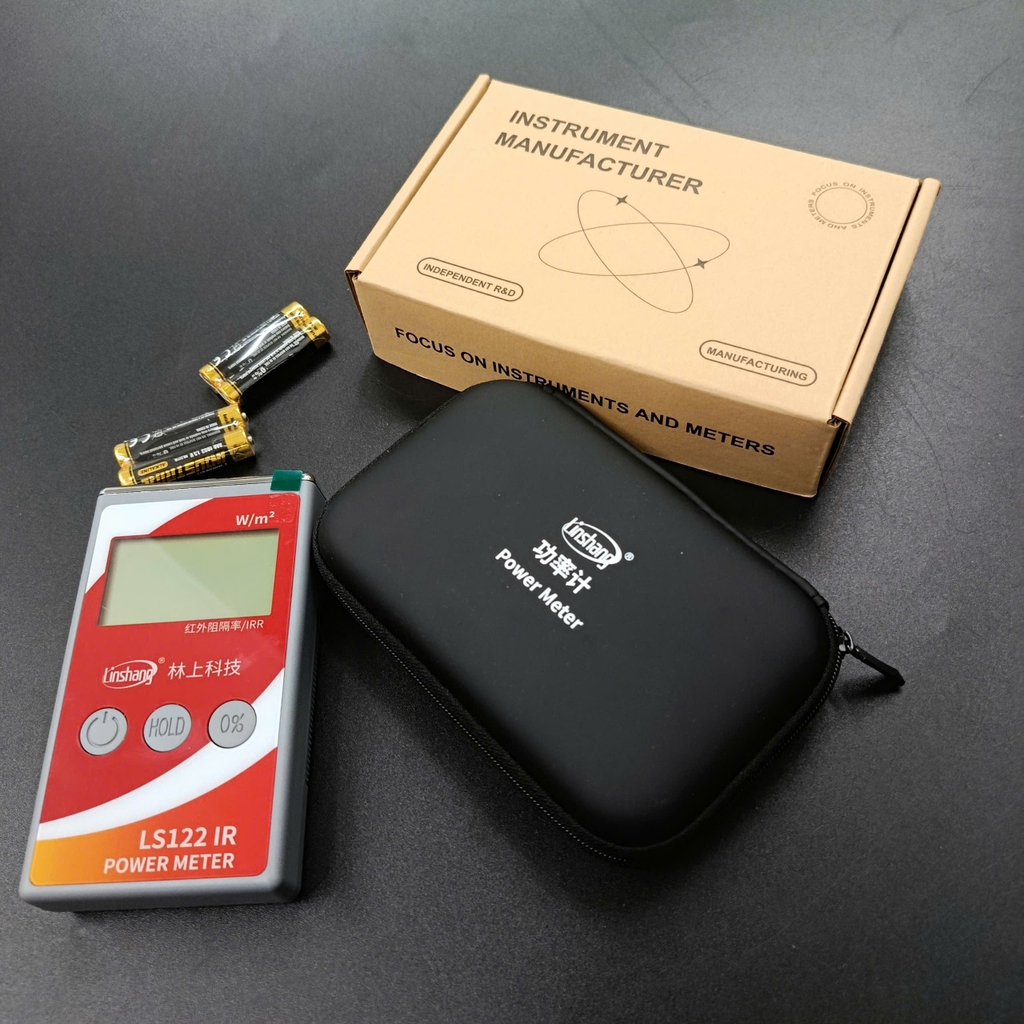

Danh sách đóng gói

Dịch vụ

1. Đồng hồ có bảo hành một năm. Nếu đồng hồ hoạt động bất thường, vui lòng gửi toàn bộ đồng hồ đến công ty để bảo trì.
2. Cung cấp cho người dùng các phụ tùng thay thế và dịch vụ bảo trì trọn đời.
3. Cung cấp cho người dùng dịch vụ kiểm tra đồng hồ miễn phí.
4. Hỗ trợ kỹ thuật miễn phí trong thời gian dài.
